Мануал коробки передач гранта тросиковая коробка

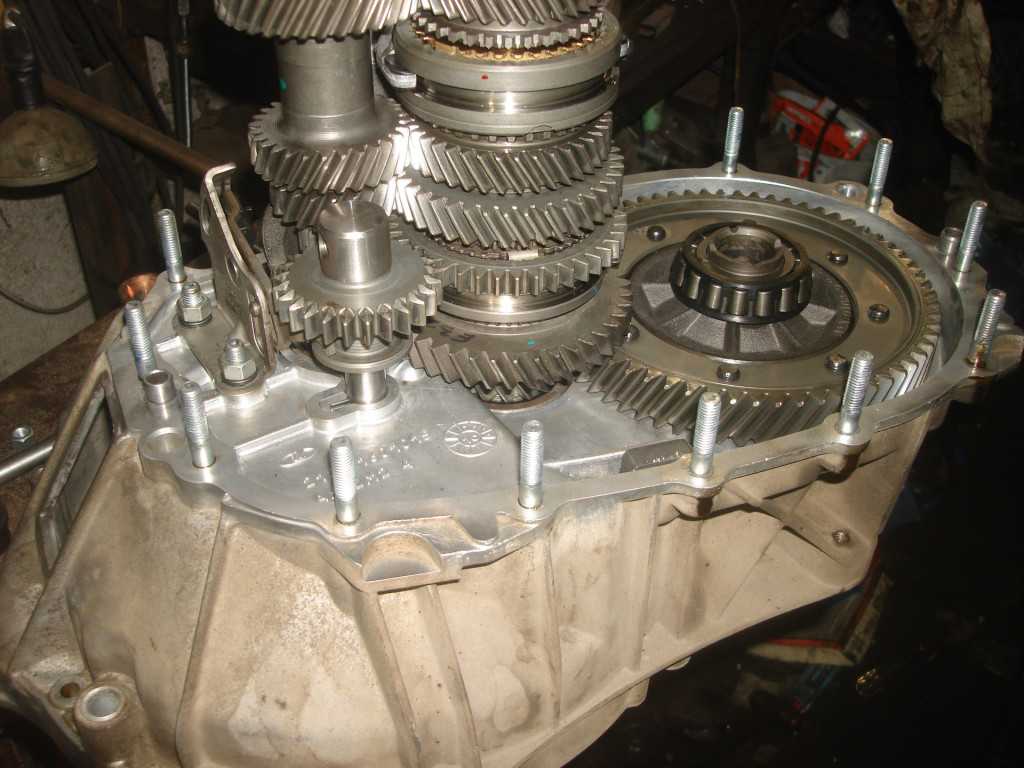

Сборка вторичного вала.

Собираем вторичный вал в порядке обратном разборке

При этом следует обратить внимание на следующие моменты. Если снимали муфту со ступицы, то собираем назад, для этого с помощью отвертки вставляем сухарик так чтобы он оказался между ступицей и муфтой как показано на фото

Муфту ориентируем так чтобы шарик оказался напротив канавки в муфте при сборке. Обычно при разборке рекомендуют помечать муфту со ступицей, чтобы собрать так же как раньше стояло. Если не пометили, то в общем то ничего страшного не будет.

Обратите внимание зубчатый венец заднего хода должен быть расположен вверх. Стопорное кольцо омедненное, увеличенного диаметра

Не перепутайте с тем что устанавливают после ступицы 3-4-й передачи.

При сборке ориентируйте синхронизаторы так чтобы их выступы распологались напротив сухариков муфт:

Шайбы, более тонкая ставится первой, сразу на шестерню 4-й передачи, потом подшипник, затем толстая шайба.

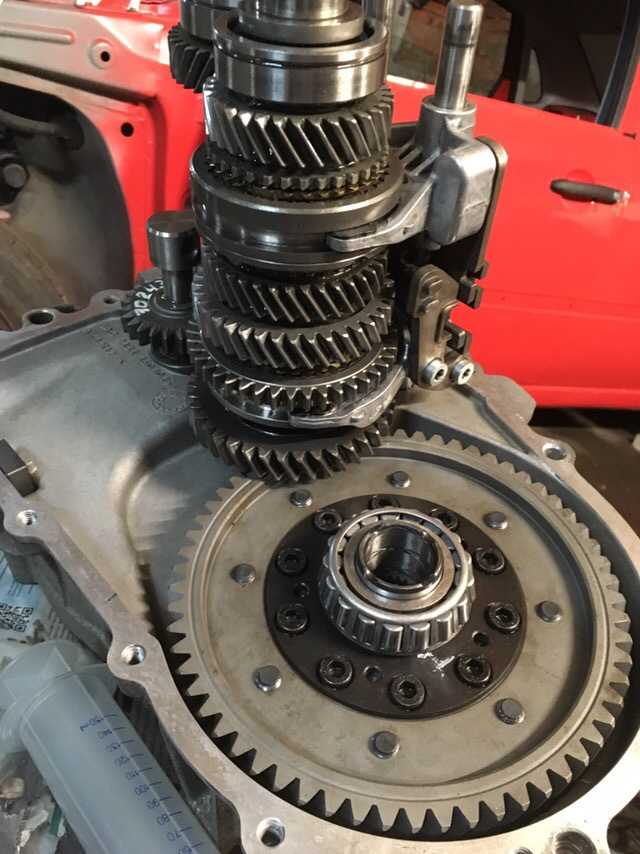

Разборка и ремонт КПП на Лада Гранта

Разборка КПП с тросовым приводом Лада Гранта потребует достаточно много инструмента. Основными является набор ключей и головок разных размеров.

Итак, преступим к разборке коробки передач:

  1. Первым делом, как и в любом ремонте, очищаем деталь от грязи.
  2. Выворачиваем шпильки крепления картера сцепления.

Отворачиваем пробку фиксатора вилки включения передачи заднего хода

Вынимаем из отверстия картера пружину фиксатора

Используя магнит, вынимаем шарик фиксатора

Отворачиваем гайку крепления задней крышки картера коробки передач

Отворачиваем болт крепления кронштейна троса привода выключения сцепления

Отворачиваем гайки крепления задней крышки картера

Постукивая молотком с пластмассовым наконечником или обычным молотком через оправку из мягкого металла по приливам крышки

Через выколотку из мягкого металла наносим удар по вилке

Головкой на 32 с мощным воротком отворачиваем гайки валов

Поддев отверткой ведомую шестерню V передачи, снимаем узел

Отделяем муфту руками

Снимаем пластину синхронизатора

Демонтаж шестерни, предварительно поддев ее

Выкручиваем крепление пластины

Отворачиваем три пробки фиксаторов штоков вилок переключения передач

Извлекаем магнитной отверткой шарики фиксаторов

Вставляем отвертку, чтобы приподнять картер

Удаление крепления вилки

Отверткой выводим рычаг штока из зацепления в механизме переключения передач

Демонтируем шестерню заднего хода

Отворачиваем три болта крепления механизма переключения передач

Снимаем механизм переключения передач

Разборка переключателя передач

Выпресовываем наружное кольцо

Демонтаж наружного кольца

Теперь коробка передач Лада Гранта с тросовым приводом полностью разобрана, и можно определить детали, которые нужно заменить.

Определение неисправностей и методы их устранения

Зачастую неисправности коробки передач имеют характерный звук, который определяет зону поломки, но существуют и другие факторы, которые служат сигналами для ремонта узла. Рассмотрим, основные неисправности и способы их устранения:

Неисправность Как устранить
Шум в КПП
Износ подшипников Заменить
Износ шестерней Заменить
Недостаток масла необходимого объема Долить масло
Плохо включаются передачи
Сцепление выключено не полностью Ремонт сцепления
Неверная регулировка тросов привода переключения передач Отрегулировать
Выход со строя пластиковых элементов привода управления КПП Заменить
Самовыключение передач
Износ зубьев синхронизатора Заменить
Колебание силового агрегата на опорах Заменить поврежденные детали
«Недовключение» передач Отрегулировать привод включения
Утечка масла
Износ сальников, шарниров, штока Заменить поврежденные детали
Ослаблено крепление картера, крышки коробки или нарушена герметизация узла Заменить прокладки или герметик

Регулировка тросового привода КПП на Лада Гранта

Регулировка тросового привода коробки передач Лада Гранта отсутствует согласно технической документации завода изготовителя. Единственным вариантом регулировки, которую придумали сами автомобилисты, является то, что можно немного подтянуть троса, если они просели или поддались износу. Еще одним вариантом регулировки является «народное» отодвигание ух крепления тросов, но этот метод не всегда эффективный.

Тросы для замены привода коробки передач ВАЗ-2181

На основании выше сказано, рекомендуется при выходе со строя тросов – заменить их. Техническая плановая замена должна производиться один раз на 100 000 км пробега. Если есть гарантия на автомобиль, то не рекомендуется мудрить и обратиться на автосервис для устранения неисправностей.

Автоматическая коробка

«Автомат» на автомобиле Тольяттинского автозавода ставился с июля 2012-го до марта 2015 года – это 4-ст. АКПП японского производителя Jatco.

Четырехступенчатая АКПП Гранта – модели JF414E, классического типа, с гидротрансформатором, подобными агрегатами оснащаются легковые автомобили Ниссан, Мицубиси, Сузуки.

Сейчасчитают Lada Largus FL 2021 в новом кузове или все новое еще не забытое старое

976

Система полного привода S-AWC на Outlander – маркетинговый ход или супер-управление всеми колесами

3.9k

Данный тип трансмиссии на Granta идет в паре только с 98-сильным силовым агрегатом ВАЗ-21126.

Коробка передач отличается высокой надежностью, при бережной эксплуатации и своевременном техобслуживании может пробежать до 200 тыс. км.

Производить замену трансмиссионной жидкости необходимо через каждые 60 тыс. км, заводом-изготовителем рекомендуется заливать «ниссановское» фирменное масло ATF EJ-1 или Matic-S.

Проблемы АКПП.

Автомат Лада Гранта по качеству больших нареканий не вызывает, если трансмиссии и требуется ремонт, то в основном по вине водителя:

  • в результате пробуксовки сгорают фрикционы;
  • после перегрева начинают подтекать прокладки и сальники;
  • при наезде на препятствие пробивается поддон АКПП, и тогда уже точно требуется основательный ремонт.

У автовладельцев больше претензий к эксплуатационным характеристикам «автомата» – повышенное потребление топлива, вялый разгон автомобиля, подергивания во время переключения передач при динамичной езде.

Про современные автомобили LADA

Владельцы семейства Lada Granta, Kalina тоже жалуются на шум МКПП. Большое количество жалоб пришлось на 2013 год. Являются ли случаи повышенного шума и вибрации МКПП гарантийными, определялось рядом документов. В апреле 2013 года информационным письмом «О дребезге рычага переключения передач КП 2181», а в январе 2014 года вышло письмо «О диагностике шума подшипника первичного вала».

Чуть поздней на заводе выяснили, что вой коробки передач возникал из-за плохой обработки зубьев шестерен передач и главной пары. В итоге конструкция МКПП была доработана, были изменены технологические процессы металлообработки. В результате обновленная, более тихая КПП поступила в производство в июле 2014 года. По данным инструментального контроля уровень шума в целом снижен более чем на 15 дБ (около 25%).

Однако это не решило проблему полностью. В феврале 2015 года руководители предприятий дилерской сети снова получили разъяснения, теперь по поводу дребезга в приводе управления МКПП автомобилей LADA, а в октябре 2016 года этот документ вышел и для автомобилей LADA, оснащенных тросовым приводом переключения передач.

В настоящий момент повышенный шум КПП встречается и на современных автомобилях Lada Vesta, Lada XRAY и обновленном семействе Lada Granta. Дефект встречается уже не так часто, как раньше, но он не решен полностью.

В 2019 году представители завода сообщали, что вой КПП на Гранте является пока неустранимой проблемой ВАЗовских КПП. Они сказали, что при нынешней культуре производства с этими звуками не справиться без существенных инвестиций в обновление станочного парка, что нынешнее заводское оборудование не позволяет обрабатывать шестерни КПП с более высокой точностью.

Стоит отметить, что кроме ВАЗовских трансмиссией на LADA Vesta, XRAY, Largus сейчас также используются МКПП Renault.

Вывод: Является ли вой, гул коробки передач, а также вибрации ручки КПП гарантийным случаем? Это определяет специалист дилерского центра LADA, который руководствуется рядом документов и ГОСТов (некоторые из них мы представили в этой статье). В определенных случаях причинами акустических дефектов являются одновременно как конструктивные, так и технологические и эксплуатационные факторы, но не дефекты. Если случай будет признан гарантийным, проблемные детали заменят по гарантии, бесплатно.

А вы сталкивались с подобной проблемой? Удалось ли решить вопрос в рамках гарантийных обязательств?

Кстати, а вы знаете, как на АВТОВАЗе проверяют шум коробок передач?

Ключевые слова: коробка передач лада веста | коробка передач lada xray | коробка передач лада гранта | коробка передач лада калина | коробка передач лада приора | коробка передач лада ларгус | коробка передач 4х4 | коробка передач нива | универсальная статья | предписание автоваза

-23

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Сколько должно быть масла в трансмиссии

Объём масла в КПП Приоры, который необходим для доливки — 3 – 3,3 л. Проверка уровня и доливка смазывающего средства могут быть совершены самим автовладельцем. Чтобы узнать о количестве масла, нужно установить транспортное средство горизонтально, взять щуп (как правило, он должен быть расположен сзади агрегата, в верхней части картера КПП). Автовладелец сможет начать работать с измерителем после того, как самостоятельно снимет корпус воздушного очистительного приспособления и воздуховода.

Чтобы определить, сколько масла в коробке Приоры, следует достать щуп из контрольного отверстия, очистить его от смазки и вновь опустить в устройство до максимально возможно уровня. После того как измеритель окажется снаружи, можно будет узнать его объём. Если всё в порядке — смазка будет достигать отметки МАХ. Иногда, чтобы проверить уровень масла в КПП Приоры, щуп не требуется. Узнать объём жидкости можно посредством заливного отверстия. Интересующее автомобилиста вещество должно располагаться в области нижней кромки. В том случае, если его недостаточно, должна быть осуществлена доливка.

Роботизированная КПП

Коробка-робот пришла на смену 4-ступенчатому «автомату» Jatco, РКПП ставится на Гранту с начала весны 2015 года.

Основой механической части новой АМТ 2182 послужила коробка 2180, вместо тросов, а также стандартных для «механики» блока педалей и сцепления здесь установлен электромеханический привод КПП (мехатроник) германской фирмы ZF.

Роботизированная коробка идет только в паре с мотором ВАЗ-21127 106 л. с., самым мощным силовым агрегатом, устанавливаемым на Lada Granta.

РКПП может работать не только в автоматическом, но и в ручном режиме, всего в коробке пять передач.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое вариатор (коробка CVT), устройство, принцип работы

Автомобиль с АМТ 2182 стал более экономичным, чем с «автоматом», также улучшилась динамика, снизился расход бензина.

Характерные проблемы роботизированной КПП.

Коробка-робот создана на базе трансмиссии 2180, поэтому у нее нет такого сильного гула, как у МКПП 2181.

Тем не менее, на первой и второй передаче небольшие подвывания наблюдаются, хотя после обкатки на новой машине шум может и пропасть.

Коробка передач Гранта может повести себя неадекватно – при движении на первой передаче и резком нажатии на педаль акселератора вторая скорость не всегда включается, происходит «проскок».

Характерный недостаток РКПП – рывки и толчки при переключении скоростей, если движение динамичное, при спокойной езде этого неприятного явления не наблюдается.

Но можно воспользоваться ручным режимом, и тогда РКПП практически становится «механикой».

Новая коробка передач «Гранты» и «Калины»: тяга к тросу

Многие знают, что у новой КП ВАЗ-2181 тросовый привод, кто-то слышал про многоконусные синхронизаторы. А некоторые утверждают, что это старая коробка «Рено», которую отдали на растерзание инженерам АВТОВАЗа. Автор собрал достаточно информации, чтобы развеять мифы и рассказать об интересных подробностях нового агрегата. Компьютерная графика Дмитрия Горева.

В основе новинки, которую устанавливают на версии «Норма» и «Люкс», — прежняя коробка передач, появившаяся еще на ВАЗ-2108 и с небольшими модернизациями дожившая до сегодняшних дней. Ее слабые места хорошо известны: затрудненное включение, большие ходы рычага, размазанная схема переключения, низкий виброкомфорт.

Прикидывая, что и как можно улучшить, условились об одном: не трогать редукторную часть, а именно валы, шестерни, синхронизаторы. Иначе потребуются огромные финансовые затраты, необходимые для запуска в серию новой коробки, — без высокоточного оборудования не обеспечить должного качества зацепления, работы и синхронизации.

Так что же нового в коробке с индексом ВАЗ-2181?

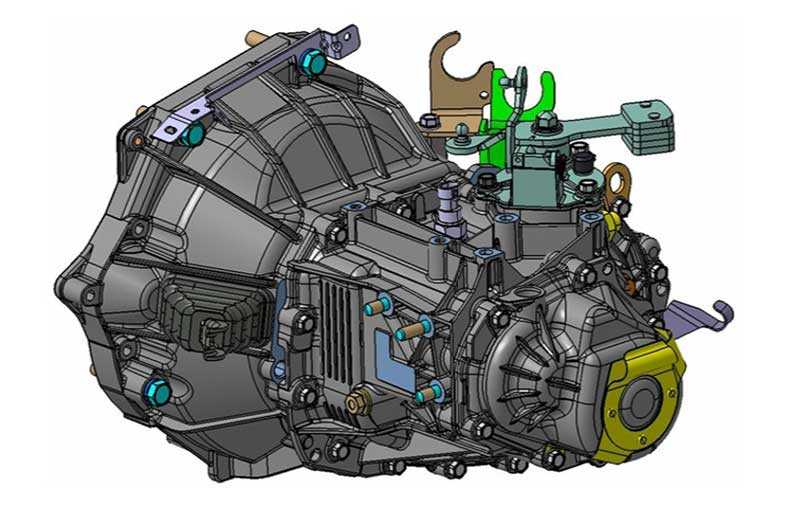

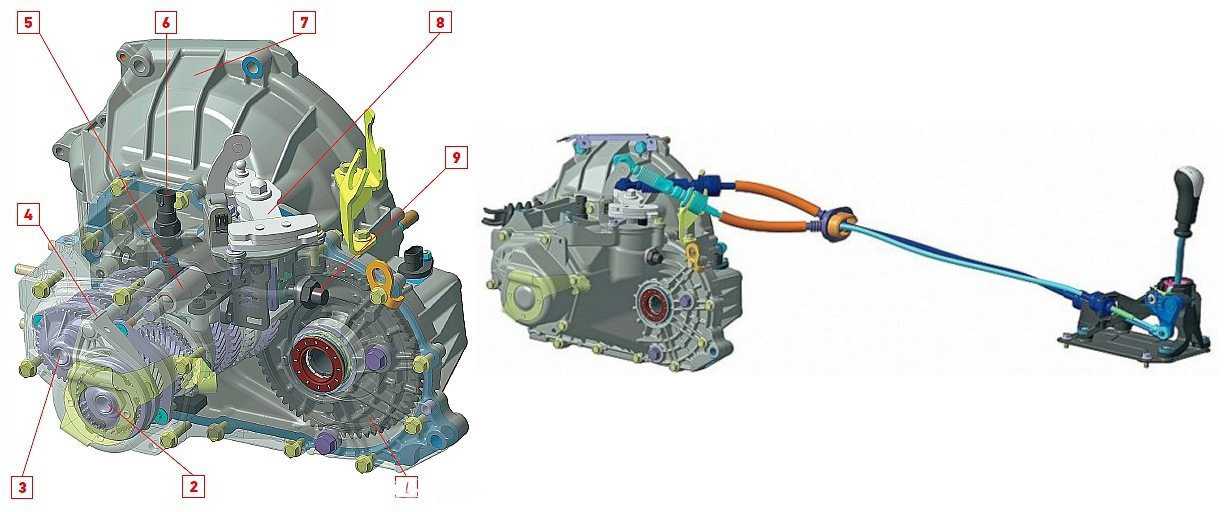

Основные элементы коробки передач ВАЗ-2181:

1 — ведущая шестерня главной передачи;

2 — вторичный вал;

3 — первичный вал;

4 — вилка включения пятой передачи;

5 — вилка включения третьей и четвертой передач;

6 — выключатель фонарей заднего хода;

7 — картер сцепления;

8 — механизм переключения передач;

9 — центральный фиксатор.

Наша справка

Объем масла, заливаемого в коробку ВАЗ-2181, уменьшился на треть. Более того, с запуском в серию перешли с минералки на полусинтетику, которая сохраняет рабочие свойства до —42 ºС. Причем это касается и новой коробки, и старой (ее пока устанавливают на дешевые модификации «Стандарт»). Смазка не требует замены весь срок службы автомобиля, то есть в течение пяти лет или 200 тыс. км пробега.

СИНХРОНИЗАТОР

Итак, редукторная часть осталась прежней. Почти прежней: на первой и второй передачах все-таки пришлось установить многоконусные синхронизаторы. Во-первых, ради надежности: вторая ступень наиболее нагружена, а многоконусник, несомненно, продлит ей жизнь. Во-вторых, чтобы снизить усилие при включении передач.

Кроме того, коробку ВАЗ-2181 планируют устанавливать и на модели с более мощными двигателями. Поэтому необходимо сцепление увеличенного диаметра (215 мм), у которого, естественно, больший момент инерции. Это дополнительный аргумент в пользу многоконусного синхронизатора. Более мощное сцепление потребовало иного картера, ведь прежний вмещал максимум 200-миллиметровый диск.

Пришлось перенести и стартер, теперь он расположен не вдоль коробки, а вдоль двигателя.

На первые образцы устанавливали трехконусный синхронизатор. Но расчеты показали, что двухконусные, более дешевые, с запасом выдерживают требуемый крутящий момент (см. рисунки).

Помимо прочих достоинств они позволили избавиться от проблемного конуса на шестернях первой и второй передач, контактирующего с кольцом синхронизатора и требующего высокой точности при изготовлении. Теперь набор колец создает две поверхности трения, обеспечивая мягкую и эффективную синхронизацию.

Кроме того, изготовитель — немецкая (Ho¨rbiger) — наносит на промежуточное кольцо дополнительное покрытие, снижающее износ и обеспечивающее стабильные рабочие параметры, в том числе необходимый коэффициент трения.

Чтобы облегчить переключения, уменьшили угол скоса зубьев синхронизаторов (со 125 до 100º) и усилие предварительного поджатия (со 150 до 70 Н). Оставь разработчики при этих изменениях прежний одноконусный узел, не исключено, что появился бы хруст при быстром вживлении второй ступени (особенно при низких температурах) — так называемый пробой синхронизатора. С многоконусным этого не случится благодаря большей рабочей поверхности.

Заклинило рычаг КПП

В любом случае необходимо извлечь последний крепёжный элемент после того, как будет отвёрнута к кронштейну кузова гайка болта, фиксирующая левый рычаг подвески.

После этого останется только снять рычаг. Ещё один довольно важный элемент — вилка КПП, за её состоянием тоже надо следить.

В ёмкость нужно будет слить всё оставшееся масло. Кап ремонт КПП предполагает и выворачивания из шестерён полуосей дифференциала такой детали, как привод колёс. Заглушки ставятся на то место, где раньше были шестерни. После того как регулировка КПП закончена, обычно переходят к установке левой опоры подвески, кронштейнов задней части автомобиля.

Любые подобные работы, в том числе и ремонт вторичного вала, должны учитывать общую схему коробки передач, основной принцип её работы. Её содержит книга по ремонту коробки. То же самое касается функциональности составных элементов, иначе опора рычага КПП не может быть заменена, как и другие детали.

Демонтаж КПП Лада Калина на специализированной СТО.

Особенности ремонта полностью знакомы только настоящим профессионалам. Лучше доверить работу им, если нет должного опыта, некоторых практических навыков.

Необходимо полностью промыть механизм водой перед тем, как разбирать его, выявлять неисправность КПП. Проблемы при ремонте могут возникнуть, если не установить саму деталь на специальном стенде. Полностью демонтируется кронштейн, который отвечает за фиксацию троса сцепления, подвеску мотора.

Многие дают полезные советы по замене КПП ВАЗ. Согласно им, в любом случае понадобится снять заднюю крышку у картера.

Что получили?

Конструкцию коробки передач удалось не только оптимизировать и сделать более надежной, но и практически полностью устранить неприятные вибрации на рычаге и кузове автомобиля. Люфты стали меньше, а переключения четче. Стоит отметить, что использование модернизированной коробки передач на Лада Гранта и Лада Калина 2 повлекло за собой увеличение стоимости этих автомобилей в среднем на 5000 рублей. Кстати, тросовая коробка не устанавливается на Лада Приора, на этом автомобиле используется МКПП-2180 с жесткими тягами.

Напомним, по отзывам первые экземпляры доработанной коробки передач были не совсем удачные. Владельцы заметили уменьшение вибраций, но столкнулись с новой проблемой, коробка стала выть. После этого АвтоВАЗ внес изменения в конструкцию, но осадок остался..

Одним из популярных отечественных автомобилей является Лада Калина. Второе поколение стало доступно с 2013 года. Автомобиль улучшил свои технические качества. Также, улучшился экстерьер.

На машине может встречаться двигатель с объемом 1.6 литра и мощностью 106 лошадиных сил. Лада Калина ВАЗ 1118 оснащается электроусилителем руля. Также, на 2-ом поколении может присутствовать тросовая коробка передач. Ее особенность в том, что она минимизирует возникновение вибраций, которые приходятся на кузов.

Характеристики всех типов КПП Лады Гранта

Первая механическая коробка передач этой модели класса седан и лифтбек получила индекс 2180. Ей на замену вскоре пришла модернизированная КПП с тросовым приводом, которая индексируется как 2181. Она устанавливается, начиная с комплектации «стандарт».

Тяговая и тросовая КПП Лады Гранта

Разница между двумя этими КПП очевидна. Первое и главное заключается в использовании вместо жёстких тяг, усиливающих вибрацию на кузов и кулису, более гибких тросов от японского производителя Atsumitec. Кроме этого, отличались КПП 2180 от 2181 и другими параметрами.

  1. На 2181 установлены синхронизаторы в виде конусов, что позволило снизить воздействие на рычаг переключения передач при установке 1-й или 2-й скорости.
  2. Диск сцепления стал больше в диаметре (215 мм). Из-за этого увеличился в размерах картер сцепления, а стартер стал располагаться вдоль ДВС.
  3. Синхронизаторы получили зубья с уменьшенным скосом угла (100 градусов), снизилось и усилие начального поджатия до 70 Нм.
  4. Иной механизм выбора скоростей стал разработкой компании Schaeffler. Кроме того, он был перенесен вверх, что позволило снизить усилие при переключении в холода и устранить масляные подтёки.
  5. Четкость переключения передач стала возможна, в том числе, благодаря селекторной пластине.
  6. Вместо минерального трансмиссионного масла стали использовать с завода полусинтетическое, а объем масла снизился до 2,2 литра.

Конструктивно КПП стала не только надёжнее, но и комфортнее для водителя. Вибрации на рычаг КПП и кузов в целом значительно снизились. Скорости стали включаться четко и без задержек. Вместе с тем модернизация коробки передач на Ладе Гранта и на Калине 2 повлекла за собой среднее увеличение цены на 5000 рублей. По мнению экспертов, главное отличие обновленной трансмиссии не столько в надёжности, сколько в качестве включения передач.

Что характерно, новые выпуски Лады Приора не получили тросовую КПП, на этом автомобиле до сих пор устанавливается устаревшая ВАЗ 2180 с жёсткими тягами.

Особенности роботизированной КПП

Помимо обновленной механики, Лада Гранта с 2015 года, начиная с комплектации «люкс», может оснащаться роботизированной коробкой передач. Новая трансмиссия будет комплектоваться в вариациях «норма» и «люкс». По задумке инженеров это устройство должно полностью свести на нет негативное влияние человеческого фактора, при котором допускаются различные ошибки.

Гранта стала первым автомобилем семейства ВАЗ, получившим роботизированный вариант трансмиссии. В качестве основного производителя выступила японская компания Jatco, известная в своей сфере по разработке и выпуску роботизированных, автоматических КПП и вариаторов. На Гранту стали устанавливать проверенную годами 4-ступенчатую коробку. Не самая современная, но надёжная.

Особенности АКПП

Период адаптации робота и выпуск первых пилотных версий Гранты на автомате длился довольно долго. За это время симбиоз отечественных и японских разработок подвергался многочисленным калибровкам. Модернизация включала в себя около 30 доработок, причём в процессе принимали инженеры из Австрии. Только после этого АКПП пошла в серию.

Специалисты учли даже вопросы эргономичности: рука удобно ложится на рычаг переключения передач. Выбор соответствующих режимов имеет индикацию на селекторе, заданный режим также дублируется и на экране БК. Единственный недостаток, выявленный в процессе эксплуатации, заключается в ненадёжной фиксации рычага в выбранном режиме.

Коробка передач работает в нескольких режимах. Первая и вторая передача фиксированные. Есть кнопка overdrive, благодаря которой автомат не будет переключаться на четвертую скорость. Актуален этот режим при обгонах на трассе. Фиксированные первые две передачи используются для передвижения по бездорожью или в затяжных подъёмах в гору. В зимнее время коробка передач не будет включать повышенную 3-ю и 4-ю передачи до тех пор, пока масло не прогреется до 15 и до 60 градусов соответственно.

В отличие от механической КПП Лады Гранта, в автомате отсутствует маховик. Вместо него используется диск привода.

Особенности схемы автоматической трансмиссии привели к снижению клиренса автомобиля. Электронная начинка, управляющая устройством, находится позади, с левой стороны ниже фары. Многие полагают, что такое местоположение при ударе в ДТП приведёт к неуправляемости автомобиля. Но инженеры считают иначе. Автоматика будет надёжно контролировать работу. Судя по отзывам, система действительно функционирует без нареканий, и это не может не радовать.

32000 руб.

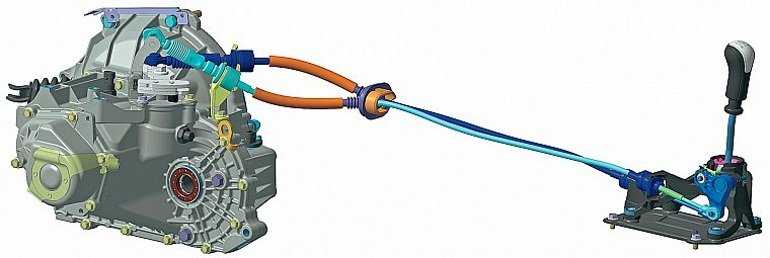

Новая механическая коробка переключения передая с тросовым приводом для а/м семейства ВАЗ 2190/LADA Granta

Тросовый привод значительно мягче жесткого шестеренчатого и способен:

  • Обеспечить более четкую и оптимальную по размерам схему переключения передач;
  • Исключить контакт рычага переключения с подушками сидений благодаря более четкой схеме и исключениюодного хода выбора передач;
  • Исключить необходимость специальной блокировки линии выбора заднего хода в приводе управления утапливанием ручага (2110) или поднятием гильзы (1118).

Уровень вибрации и колебаний при переменных нагрузках рукояти рычага переключения передач КПП 2181 с тросовым приводом отсутствует практически полностью, субъективно не ощутим, соответствует лучшим мировым аналогам и ниже существующего уровня автомобилей LADA KALINA и LADA PRIORA:

  • На оборотах холостого хода в 2,5-3 раза;
  • При движении в 8-10 раз.

Всем доброго дня!Продолжаю раскрывать карты =)

Сегодня на повестке дня серийная механическая коробка передач нового образца с тросовым приводом выбора передач.Такого плана коробками сейчас оснащаются следующие модели: Лада Калина 2, Гранта и Приора FL.

Мой вариант почти из самых первых, после модификации немного видоизменялись. Свою приобрел на первой волне интереса к этому нововведению АвтоВаза. Деталь б.у и с пробегом 15 000 км. Куплена еще в мае 2015 г! с Гранты Лифтбек 2014 года выпуска. С Приор тогда еще не было предложений.Артикула на корпусе КПП не нашел, а по каталогу получается 21810-1700014-00 (2181-1700014, кратко 2181).

Технические характеристики:Тип: механическая 5-ти ступенчатая (МКПП). Передаточные числа I — 3.636, II -1.95, III — 1.357, IV — 0.941, V — 0.784, задний ход -3.53, главная пара 3.7, синхронизаторы многоконусные. Уровень шума не превышает 78 дб. Габаритные размеры: 47х60х35 см. Вес: 33.00 кг.

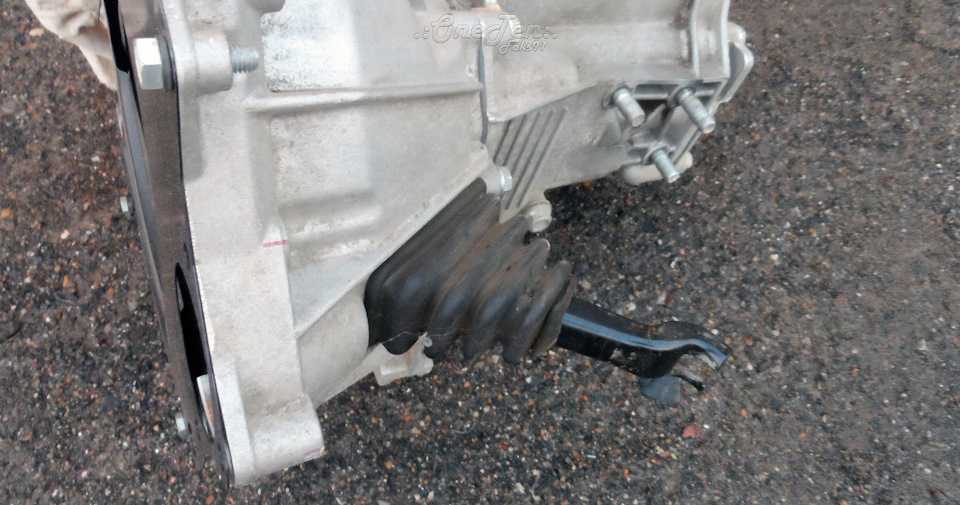

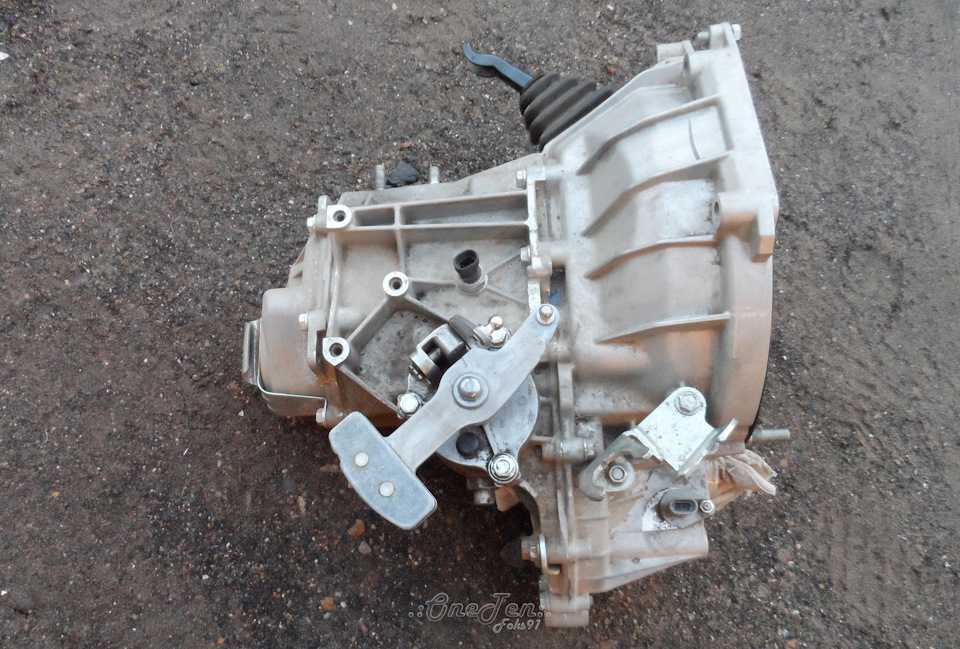

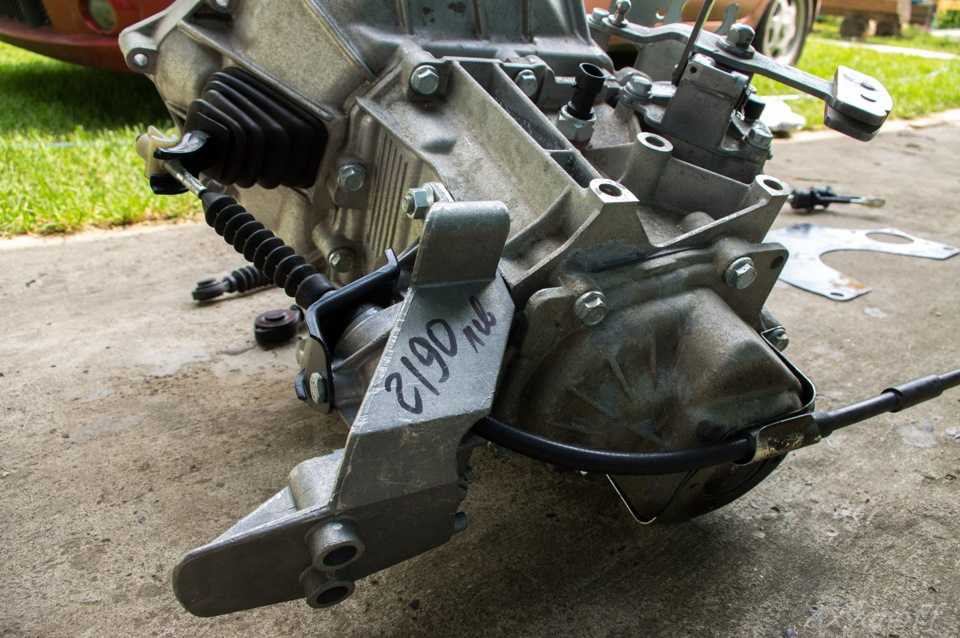

Внешние конструктивные особенности.21810-1601200-01 Вилка выключения сцепления ВАЗ-2170, 2190, 2192-94 и 21810-1601211-00 Пыльник вилки сцепления.

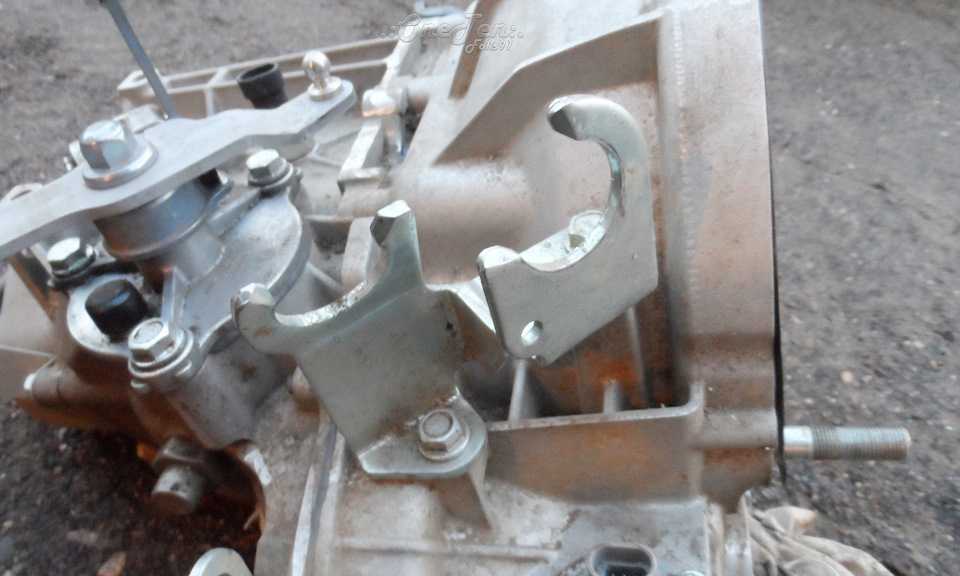

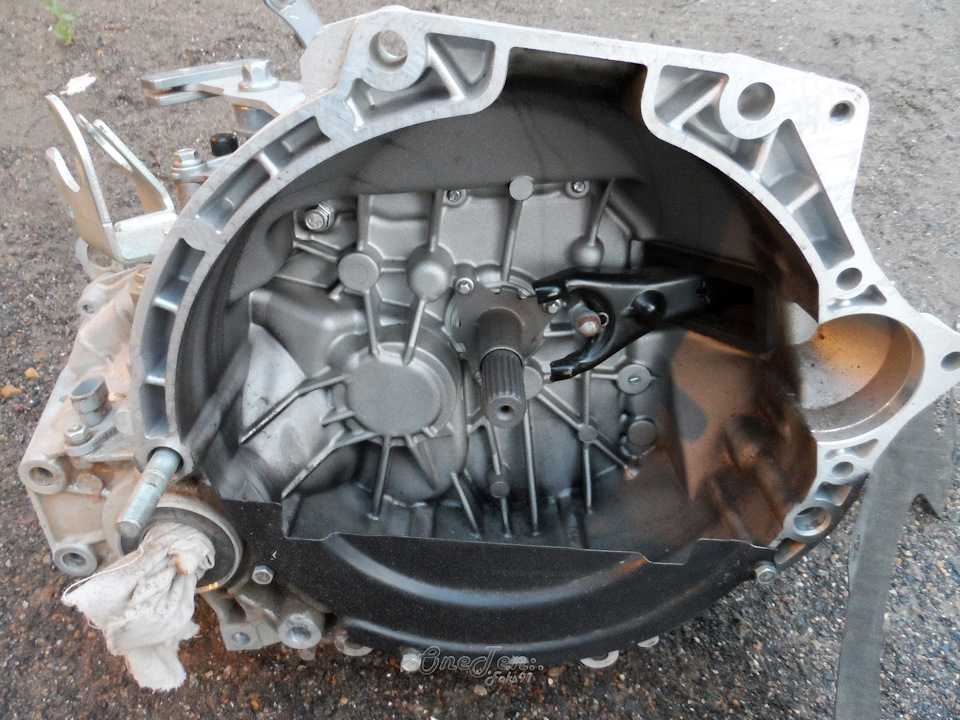

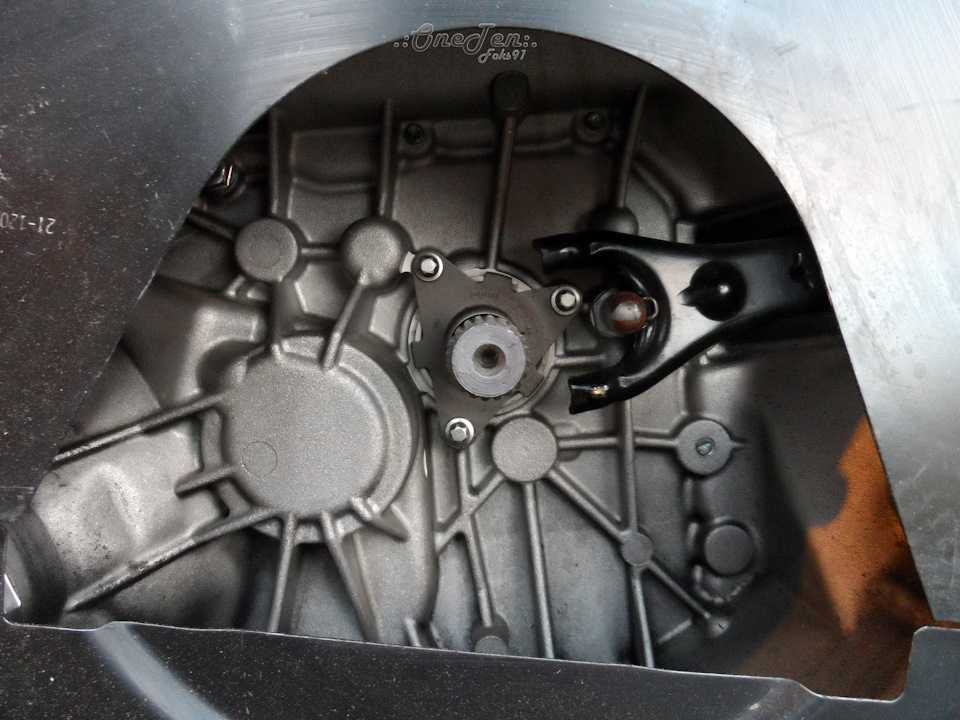

Вилка видоизменена под новый выжимной подшипник 21810-… Для неё в корпусе есть специальная шаровая опора.

Также в центре прикручена направляющая втулка выжимного подшипника 21810-1601190-00.

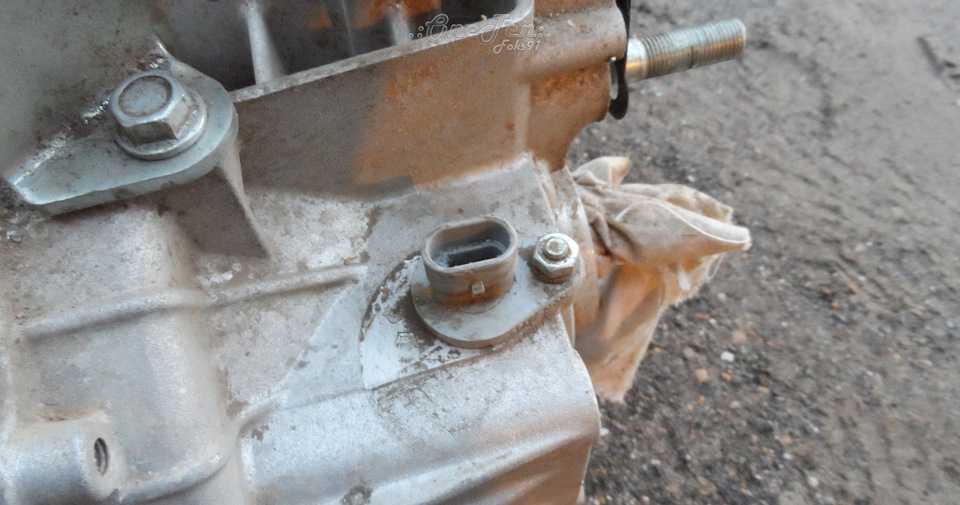

Далее привычный нам датчик скорости 2170-3843010

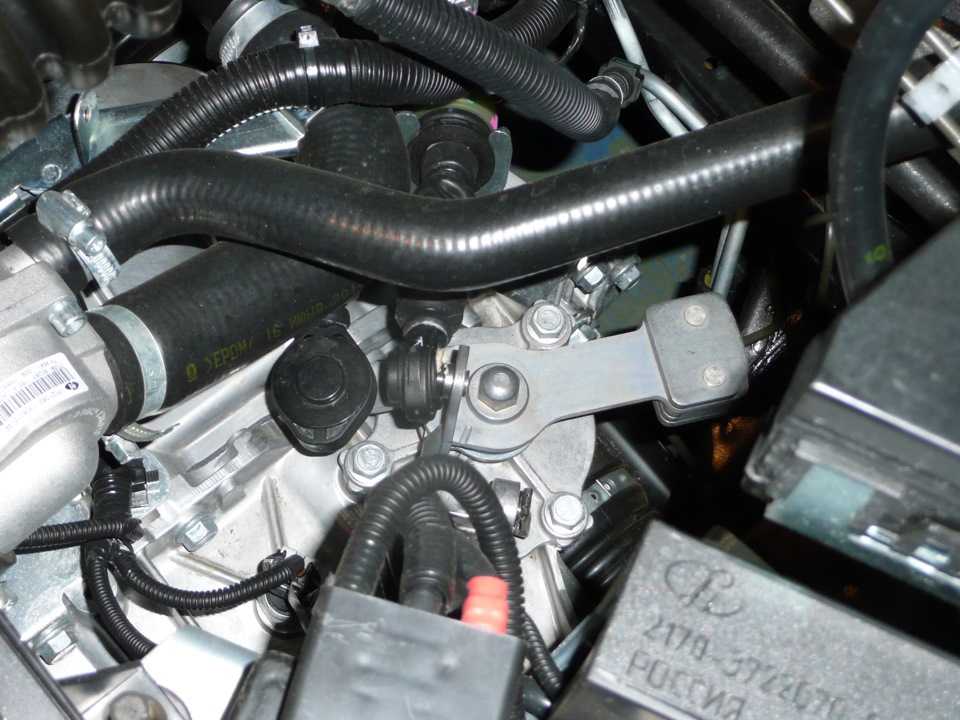

Кронштейн крепления троса переключения передач 21901-1703243-00 .

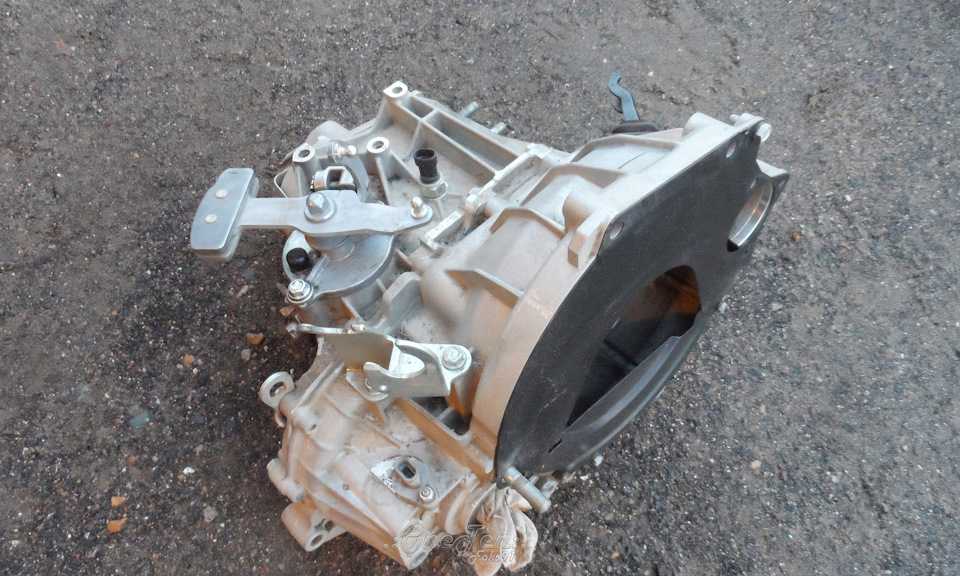

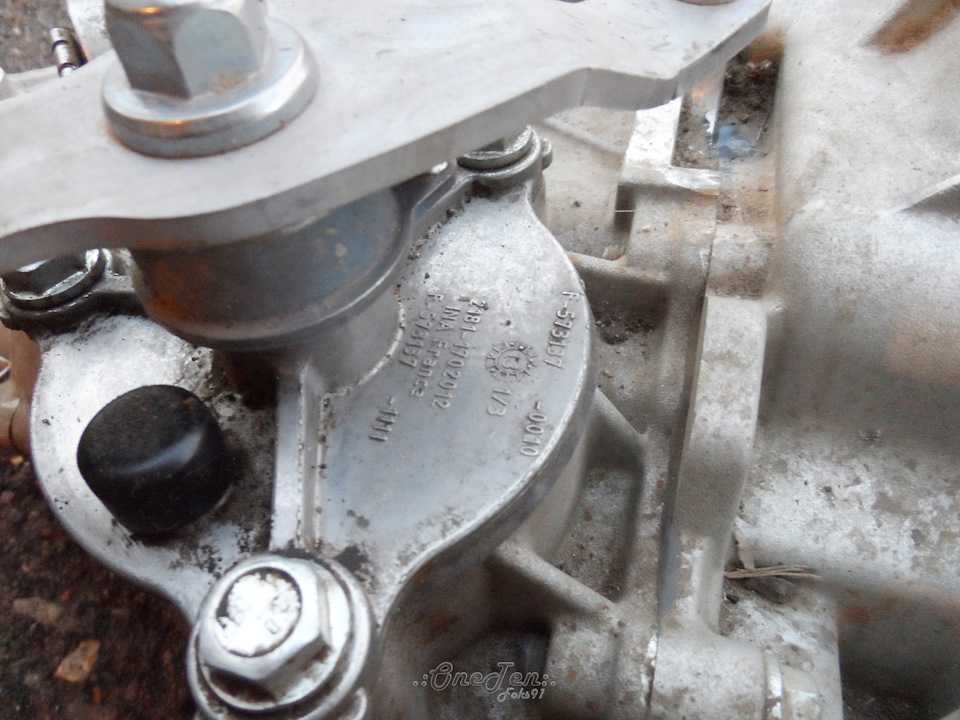

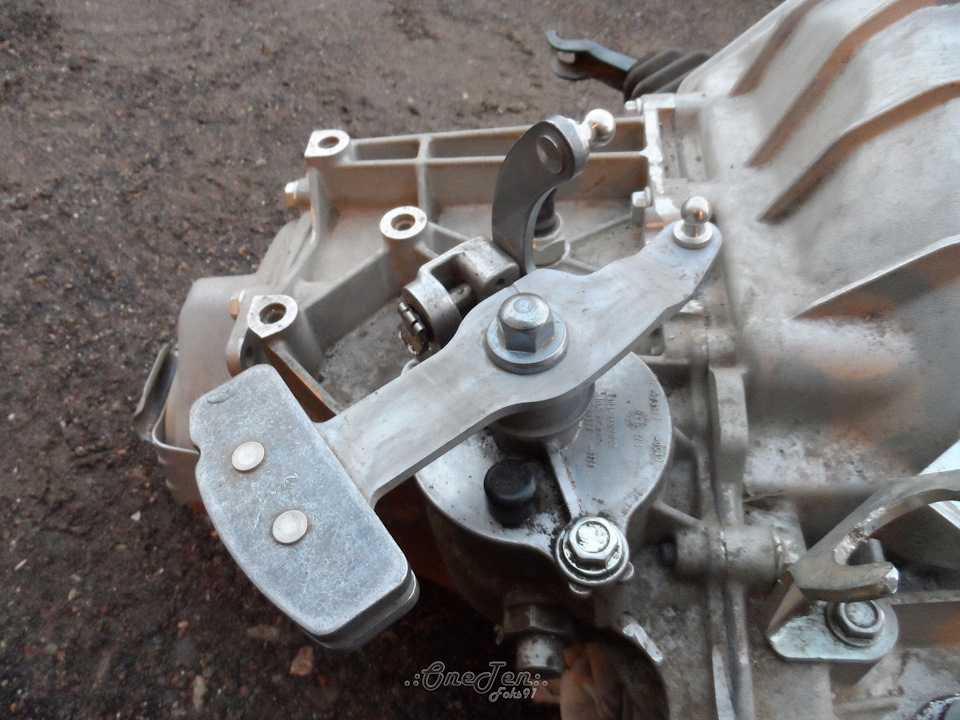

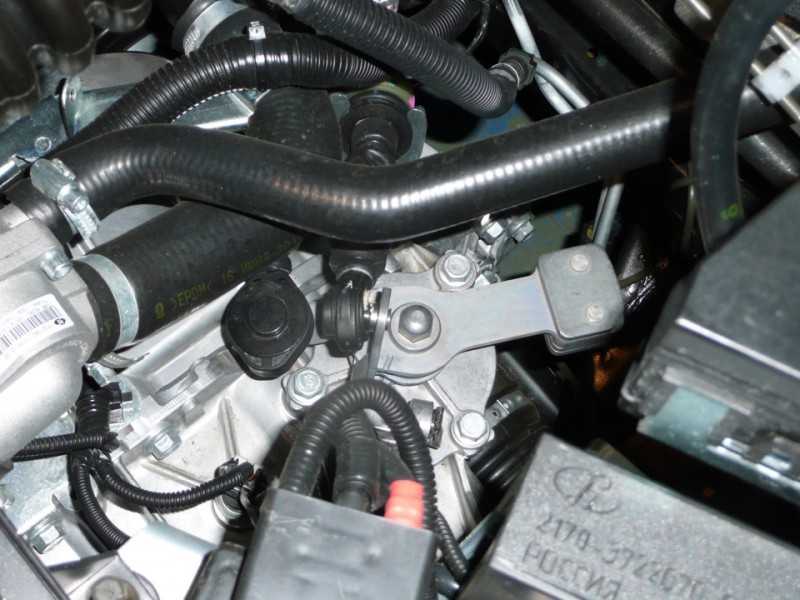

И, наконец, механизм переключения передач — то ради чего все эти изменения!

Производитель INA France 2181-1702012

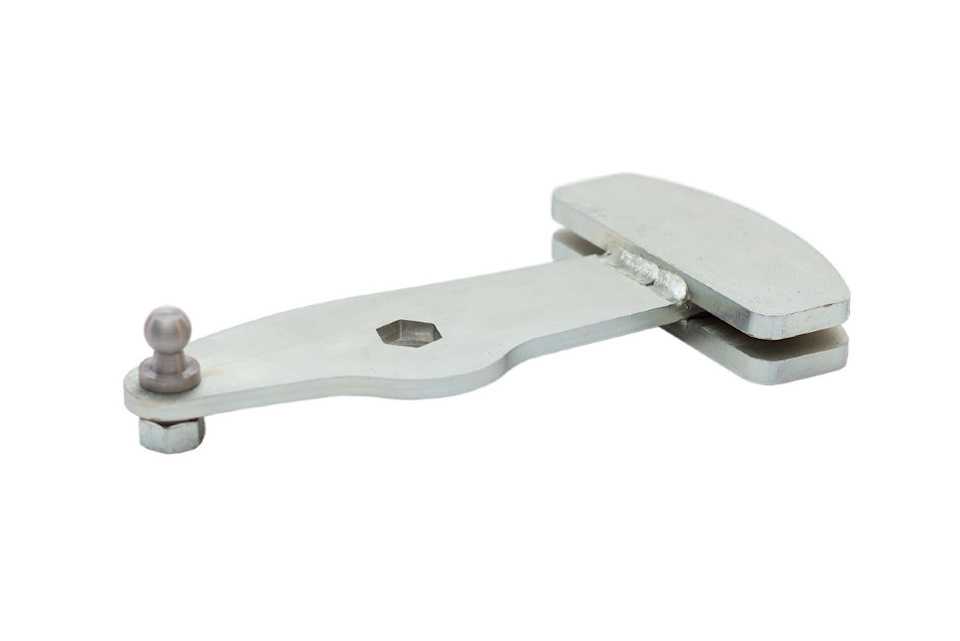

Кулису придется переделать, необходима такой формы:

Если оставить от гратны — маятник упрется в кузов в районе опоры и акб. Доработка еще предстоит. Отдельно можно купить только короткоходную кулису, но она будет тоже широкая.

Внутренний конструктив. Тут ситуация посложнее. Если я ошибусь в теории, то тогда поправьте меня. Инфу сверял по каталогам. По внутренностям новые коробки можно поделить на две группы:1) КПП 21810 (мой вариант) и КПП 21816. Разница в мятнике. На 21816 уже стоит более компактный противовес. Одинаковые корпуса (картеры).2) КПП 21806 и роботизированная КПП 21826. У робота отличия в механизмах приводов. Одинаковые корпуса (картеры).На схемах только основные детали, стопорные кольца и т.п мелочевка будет опущена из описания.

Валы коробки передач.

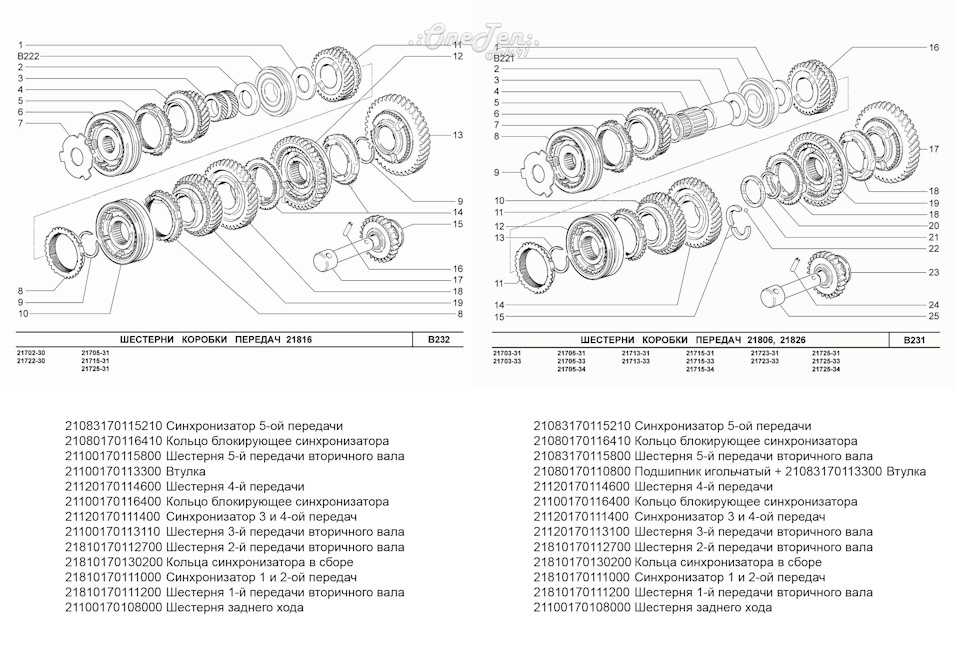

На 21810 и 21816 установлен первичный вал 21100-1701030-00 и вторичный вал 21100-1701105-00.У 21806 и 21826 установлен первичный вал 21100-1701030-00 и вторичный вал 21120-1701105-30. Такая разница в валах тянет за собой различия в пакете наборных элементов вала.Шестерни коробки передач.

Механизм выбора и переключения передач.

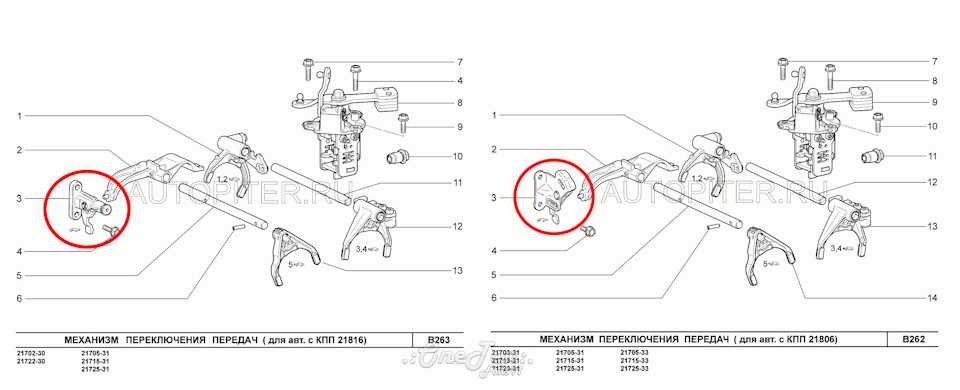

Явное отличие — это разница в вилке включения заднего хода, которая мне ни о чем не говорит. Форма разная, но потребительские качества не сравнить.В остальном, по-моему, сходятся.Синхронизаторы одинаковые во всех 4ёх озвученных модификациях (Многоконусные 1-2 передачи, 3-4-5 обычные цельнометаллические).

Итог:Если все верно, то в моей КПП стоит десяточный вторичный вал (вместо 12ого), а на пятой передаче нет игольчатого подшипника (цельная втулка)

Важное отличие — вал 2112, увы, не в мою пользу.На швах коробки заводской герметик, т.е по гарантии коробка не попадала на оф. сервис

Сам не разбирал, но было желание проверить состояние синхронизаторов и шестерней 1-2ой передачи.

О проблемах уже наслышан, но ситуация очень неоднозначная! Информацию еще предстоит осмыслить. Есть владельцы с пробегом 60-80 тыс.км и на кпп вообще нет жалоб. А есть примеры с выбитыми 1-2 передачей и жжеными синхрами при пробеге всего 5-10 тысяч. Побочные вибрации тросов описаны в предписаниях ваза.Необходимые комплектующие все собрал, по ним расскажу позже.

Цена вопроса: 10 000 ₽

Замена выжимного подшипника Калина 2, 1118, Кросс, Sport

Чтобы сделать замену потребуется поставить ваш автомобиль на яму или подъёмник. Так же ремонт возможен, если у вас имеются надежные подпорки и домкрат. Стоит отметить, без ямы или подъемника подойдет способ замены, не снимая коробку, который описан в конце статьи.

Важно знать: Для работы лучше всего использовать набор накидных головок с трещоткой. При непосредственном демонтаже МКПП попросите кого-то помочь вам «сдёрнуть» её

Чтобы осуществить замену ВП без снятия коробки, вам понадобиться две шпильки диаметром 10 мм, длинной 30-35 мм.

Как снять КПП и выжимной подшипник на Калина 2 (1.4-1.6 8кл) своими руками

Замена выжимного подшипника у «Лада Калина» начинается с демонтажа КП, данный процесс подробно описан в пошаговой инструкции с фото / видео. Выполняйте операции по порядку.

  1. Открываем капот автомобиля, сразу демонтируем аккумулятор.
  2. Далее снимаем воздушный фильтр, раскрутив хомут и отсоединив крепления к кузову.
  1. За АКБ расположен тросик сцепления, требуется раскрутить гайку и отсоединить трос от крепежа.
  2. Теперь отключите штекер провода датчика скорости, он расположен за «движком», в районе патрубков.
  1. Далее находим верхние болты крепления КП к двигателю и откручиваем их.
  1. Последние операции сверху КП – это откручивание стартёра и клемм с него, а так же отсоединение тросика сцепления и электропроводки.
  1. Убираем передние колеса, скручиваем ступичные гайки. Отсоединяем защиту (брызговики) под крылом.
  1. Тут же отключаем клемму провода фонарей заднего хода.
  1. Рядом находится балка-растяжка подвески, сначала скручиваем заднюю гайку ключом на 24.
  2. Теперь переходим к шаровым опорам, ослабляем гайки и снимаем их с обеих сторон.
  1. С этой же стороны на МКПП находим пробку для слива масла, выкручиваем и сливаем в любую ёмкость.
  2. Между МКП и двигателем расположен защитный кожух сцепления. Чтобы его снять, открутите гайки по периметру.
  1. Переходим к демонтажу кулисы переключения передач. Сначала выкручиваем два болта и убираем крышку.
  2. Затем откручиваем винт, который фиксирует соединение кулисы.
  1. Следующий шаг – вынимаем из KПП валы приводов колёс с обеих сторон.

Совет: Используйте монтировку или другой рычаг для извлечения приводов. Процесс показан на фото.

  1. Возвращаемся к подвеске. Со стороны МКПП необходимо открутить болт крепления рычага, а так же отсоединить растяжку.
  1. Далее чтобы снять коробку скоростей и сделать замену выжимного подшипника ВАЗ «Калина» открутите нижние болты крепления КП к двигателю, а так же переднюю подушку. Перед этим обязательно установите подпорку под двигатель.
  1. В итоге корпус скоростного агрегата (MKПП-2181) будет полностью отсоединён от сопряженных узлов, и его можно демонтировать. Сначала используем острую широкую отвертку, чтобы отделить узел от двигателя.
  2. Затем вручную демонтируем узел. Желательно использовать специальную телескопическую стойку или попросить помощи у напарника т.к КПП не лёгкая. После снятия переходим к замене выжимного подшипника у Лады Калины своими руками.

Как поменять выжимной подшипник на Калине – пошаговая технология

Выжимной подшипник сцепления у Калины 2, 1118, Кросс, Sport (в том числе 8 клапанов) находится в картере (смотри фото в начале статьи), чтобы извлечь старый «выжимник» следуйте инструкции.

  1. Сначала отвёрткой извлеките пружину муфты, после чего ВП снимется с вала без затруднений.
  1. Далее сделайте осмотр вилки, проверьте плавность хода, отсутствия радиального и осевого люфта, а так же биения. Если вилка в рабочем состоянии, тогда проверьте первичный вал, на котором расположен ВП: шлицы, посадочную поверхность. Не допускаются забоины, трещины, коррозия.
  2. После проверки узла, в случае нормального состояния, следует провести замену муфты. В обратной последовательности наденьте муфту на вал (ухо должно без перекосов сопрягаться с вилкой). Закрепите пружину, проверьте плавность работы механизма.
  1. Когда будет установлен новый выжимной подшипник сцепления на Калину, можно приступать к монтажу коробки. Операции выполняются в обратной последовательности. Для поднятия КП к силовому агрегату рекомендуется воспользоваться сторонней помощью или телескопической трансмиссионной стойкой.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автобаза
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
