Вариатор jf015e на lada vesta: особенности конструкции, возможные дефекты и слабые места

Типичные проблемы JF015E

Проблемы, связанные с качеством масла

При низком качестве масла или его загрязнении металлической стружкой, которая не всегда полностью улавливается магнитами, быстро выходит из строя гидроблок, появляются рывки при движении. Официальный дилер рекомендует менять масло каждые 60 тыс. км пробега, но на практике лучше не ездить более 40 тысяч.

Гидроблок JF015E имеет более сложную конструкцию, чем предыдущие модели. Его соленоиды более чувствительны к качеству масла, поэтому многие случаи обращения в автосервис заканчиваются заменой дорогостоящей детали.

Продолжим тему о масле. Если своевременно не менять его, то на шкивах появляются довольно выраженные царапины от металлической стружки, в результате может повреждаться ремень, прочность которого на этой трансмиссии оставляет желать лучшего, либо полностью выходит из строя клиноременной механизм. На начальной стадии проблемы конусы можно отшлифовать и установить на место, но при сильных задирах эти детали лучше заменить. При разрыве ремня рекомендуется установить усиленную версию.

Разрушение подшипников

Самая распространенная проблема, с которой обращаются в автосервис владельцы автомобилей с вариаторами JF015E — это разрушение подшипника входного вала. Это обусловлено конструктивными особенностями вариатора — сам подшипник довольно слаб, но он берет на себя высокие нагрузки, особенно если автолюбитель предпочитает агрессивную манеру езды. Основные признаки разрушения подшипника: шум коробки в режимах “N” и “P”, который исчезает при начале движения. Если прислушаться, то на высоких скоростях этот неприятный звук появляется снова.

Аналогичные симптомы наблюдаются и при разрушении подшипников конусов, что также встречается довольно часто. Провести дифференциальную диагностику позволяет только «вскрытие» коробки.

Разрушение солнечной шестерни

Еще одна неприятность, которая может настигнуть даже владельцев новых автомобилей — это разрушение солнечной шестерни. Эта деталь довольно хрупкая, поэтому такие поломки мастера автосервисов регистрируют даже на автомобилях с пробегом немногим более 5 000 км. Особенно часто такая неприятность происходит с любителями резкого старта.Если автомобиль не движется вперед, но при этом задняя передача работает исправно, то виной этому именно разрушенная солнечная шестерня. В таких случаях рекомендуется заменить ее на усиленную.

Дело в том, что солнечная шестерня состоит из двух частей, соединенных сваркой. Это соединение не выдерживает больших нагрузок и разрушается. Этот момент можно считать конструктивным недочетом, поскольку проблема встречается очень часто.

Масляный насос

Еще одно слабое место — это редукционный клапан масляного насоса. Его износ приводит к снижению давления масла, что мешает нормальной работе вариатора и приводит к быстрому износу всех деталей. Во время разбора коробки проводят вакуумный тест, если показатели меньше нормы, клапан или сам насос подлежит замене. Если принято решение менять клапан, лучше установить усиленный вариант.

Клапан обычно изнашивается при несвоевременной замене масла, на нем остаются царапины от металлической стружки, что нарушает герметичность.

Еще одна сложность — это поиск необходимых запчастей. Если из строя вышли подшипники приводного вала, то эту запчасть довольно сложно найти. Если с вашей коробкой произошла такая неприятность, то ремонт может затянуться на неопределенный срок.

Как едет Веста с вариатором

В ходе тест-драйва Lada Vesta с вариатором были выявлены следующие особенности:

  • Есть ползущий режим (в режиме «D» автомобиль сам начинает плавное движение при отпускании педали тормоза).
  • При разгоне есть имитация переключения передач (при обычной езде переключение происходит на 3500 — 4000 об/мин, при полном газе — после 5000 об/мин).
  • Нет монотонного воя двигателя при разгоне, который не нравится многим владельцам автомобилей с вариатором.
  • «Переключение передач» происходит без малейших рывков.
  • В ручном режиме переключения «M» есть 6 виртуальных передач.
  • В ручном режиме виртуальная передача автоматически скидывается на 1-ую при остановке.
  • В ручном режиме виртуальная передача автоматически переключится при 5500 об/мин (на 500-800 об/мин выше, чем в режиме «D»).
  • Разгон Lada Vesta SW Cross до 100 км/ч с одним пассажиром и полным багажником занимает 16 секунд, без пассажира — 13,4 секунды (по паспорту 12,2 секунды).
  • Разгон седана Lada Vesta Cross до 100 км/ч составил в одну сторону 12,7 секунд, в обратную 13,7 (по паспорту 11,3 секунды).
  • Расход топлива в рамках довольно активных горных тестов не превысил 10.3 л/100км.
  • Настройки вариатора удерживают обороты двигателя на низком уровне, это позволяет мотору работает более тихо по сравнению с другими трансмиссиями (на скорости 120 км/ч у вас на тахометре будет 2000 об/мин).
  • При резком старте чувствуется небольшая задержка перед началом движения.
  • Возможности торможения двигателем на машине весьма ограничены, ощутимого замедления не возникает.
  • За счет появления новых карданных шарниров одинаковой длины, теперь при разгоне, особенно на плохом покрытии, руль уже не вырывается из рук, да и стабильности при экстренном торможении стало больше.
  • Вне асфальта автомобиль чувствует себя очень неуверенно (машина с трудом ползёт даже по травянистому склону с мягким верхним слоем, не говоря уже о движении по разжиженной грунтовке или скользкой гравийке).
  • Преодолевать крутые подъемы лучше ходом. Если остановиться на такой горке, то вариатор иногда бунтует – при старте с места размыкает сцепление и отказывается ехать дальше.
  • Запаса по обгонам на скоростях выше 120 км/ч маловато, особенно на горных трассах. На равнинах ситуация лучше, но не глобально. Даже в ручном режиме кажется, что едешь в режиме ECO.

В целом все просто, понятно и практично. Для города Весты с вариатором хватит с головой, а вне асфальта автомобиль чувствует себя очень неуверенно. А вам приходилось ездить на Lada Vesta с вариатором? Какие отзывы и впечатления можете оставить?

Некоторые особенности брались из данных тест-драйва колеса.ру и artemspec.

Тест драйв «Весты» АТ

После официального выпуска обновленной «Весты» проводились тест-драйвы автомобиля, которые показали улучшенные показатели, если сравнивать с роботизированной моделью.

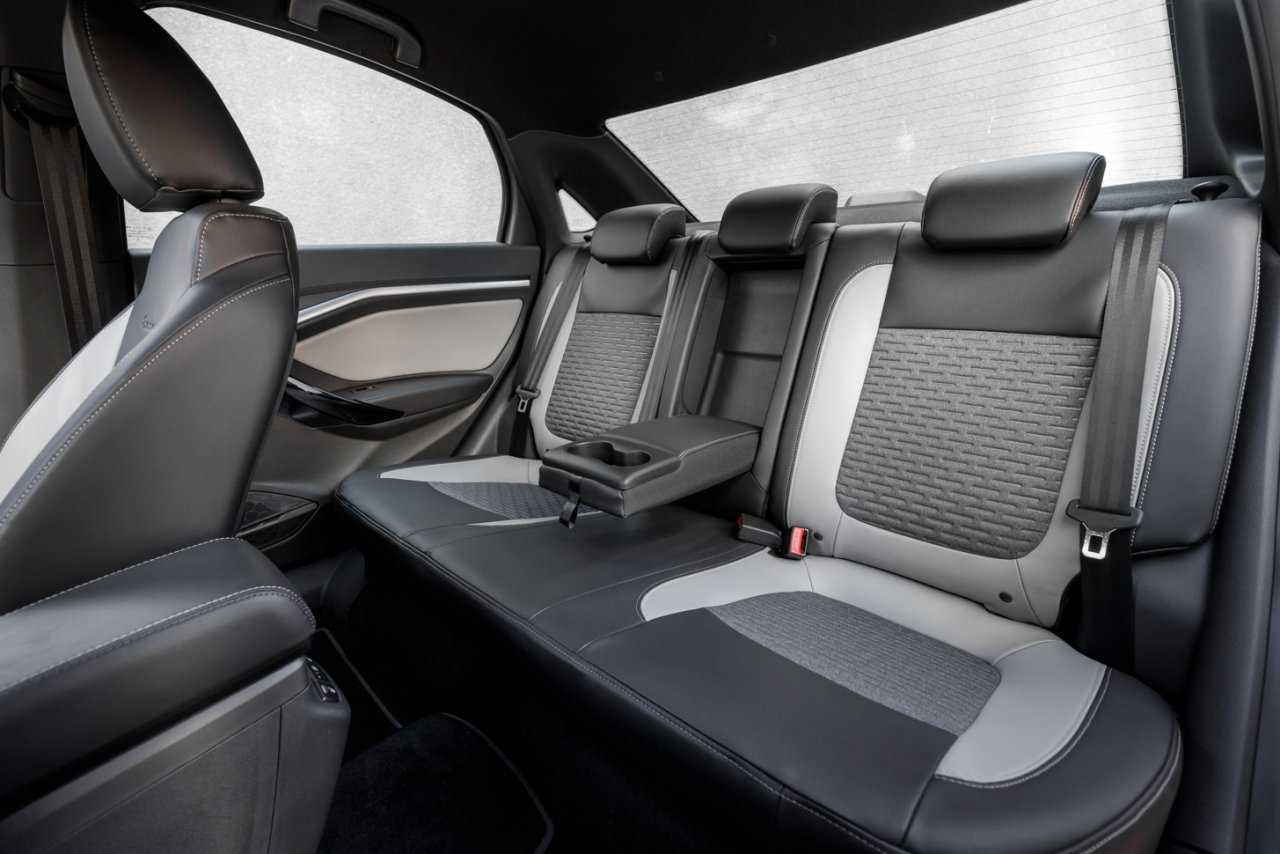

Задние сидения «Весты» с вариатором. Источник фото: https://xn--80aal0a.xn--80asehdb/auto-news/lada-vesta-news/5183-kakie-obnovlenija-poluchila-lada-vesta-s-variatorom.html

Мнение автолюбителей и экспертов совпали – версия с вариатором может конкурировать с иномарками.

Движение в городе и на трассе

У «Весты» АТ теперь есть ползущий режим, при котором автомобиль начинает движение при переключении рычага в положение D без применения акселератора. Это очень удобно в городских пробках и заторах. Водитель использует только педаль тормоза, удерживая машину при кратковременных остановках.

Мощности двигателя в 113 л/с вполне хватает для движения и ускорений в пределах городских улиц. При выезде на трассу становится понятным, что «Веста» не создана для больших скоростей. Динамики при обгоне недостаточно, водителю приходится выбирать участки для совершения маневра с максимальным запасом расстояния до встречного транспорта.

Достичь заявленного заводом-изготовителем разгона до 100 км/ч за 11 секунд на практике не удалось. Однако вариаторная модель разгоняется до сотни на секунду быстрее, чем роботизированная версия. На шоссе машина ведет себя устойчиво при скорости до 120 км/ч, не наблюдается заносов и ухода в сторону, хорошо слушается руля. Отличий в поведении на шоссе «Лады Весты СВ Кросс» с вариатором от стандартной модели не обнаружено.

https://youtube.com/watch?v=DsNC8luEi8k%3F

Бездорожье

На грунтовых покрытиях дорог «Веста» хорошо справляется с препятствиями и неровностями. Уверенно преодолевает подъемы и спуски. Производители заявляли, что вариатору не страшны кратковременные пробуксовки в грязи. Однако, чтобы не перегружать коробку, продлить ее срок службы, подобных ситуаций лучше избегать. «Веста СВ Кросс» с вариатором обладает просветом 203 мм, с бездорожьем справляется лучше.

О вариаторе Jatco JF015E

Основная особенность данной трансмиссии — компактные размеры. Этого удалось добиться благодаря использованию двухступенчатой планетарной передачи. Такое решение позволило не только уменьшить габариты КПП, но и снизить ее себестоимость.

Клиноременной механизм вариатора состоит из шкивов конусовидной формы и ремня. Расстояние между шкивами меняется, за счет этого меняется и передаточное число. Вторая передача подключается при скорости более 80-100 км/ч. Благодаря этому удалось избежать момента, когда ремень находится на краю шкивов.

Еще одна особенность — это двухступенчатый планетарный редуктор, который обычно не встречается в КПП такого типа.

Роль муфты сцепления выполняет гидротрансформатор. Именно этот узел отличает за передачу крутящего момента от двигателя к коробке. Это еще одна конструктивная особенность, которая позволила сделать JF015E более компактным. Этот элемент обеспечивает плавность и своевременность переключения передач.

Особенность вариатора JF015E, увеличивающая его ресурс — переключение на заднюю передачу вне основной части вариатора. Такое решение значительно снижает нагрузку на основные детали при изменении направления движения.

Особенности авто с вариатором

Вариатор оказался немного тяжелее роботизированной коробки передач, однако разницу в весе компенсирует двигатель от Renault с алюминиевым блоком цилиндром, который легче чугунного блока двигателя ВАЗ. Установка CVT не повлияла на размер клиренса: сократился только лишь просвет между картером и защитой двигателя. Первое, что понимаешь, оказавшись внутри автомобиля с вариатором, насколько в салоне стало тише. Посторонние шумы, особенно трансмиссионные, исчезли, и теперь находиться в машине гораздо приятнее и комфортнее, как водителю, так и пассажирам. Но главное отличие Лада с вариатором JF015E от версии с роботом АМТ заключается в том, автомобиль движется плавно, без рывков и дерганей.

Коробка включается в работу быстро, сразу после запуска двигателя и начала движения – ждать не приходится, все происходит за доли секунды. Со спокойной и размеренной ездой переход с первой ступени на вторую происходит в районе 50-60 км/ч и при динамичной езде при 70-80 км/ч. В момент перехода с первой ступени на вторую доносится небольшой слегка заметный гул – это можно списать на особенность работы коробки передач. Также стоит отметить удачную настройку электроники: вариатор неспешно подбирает идеальное передаточное отношение, попутно выстраивая работу узла на экономию топлива. Согласно данным производителя разгон до 100 км/ч у версии Лада Веста с CVT занимает 12.2 секунды.

Особенности двигателя HR16DE/H4M

В блоке цилиндров установлено два распредвала и четыре клапана на каждый цилиндр. Привод распредвалов осуществляется бесшумной цепью с автоматическим натяжителем, которая рассчитана на весь срок службы мотора.

Тепловые зазоры в приводе клапанов регулируются подбором толкателей (гидрокомпенсаторы отсутствуют). Масляный насос находится в верхней части поддона двигателя, и приводится цепью. Основной и дополнительный каталитические нейтрализаторы расположены в приемной трубе.

Двигатель HR16DE/H4M оборудован системой автоматического изменения фаз газораспределения, которая улучшает наполнение цилиндров двигателя на всех режимах работы. Для этого фазорегуляторы поворачивают звездочки распредвалов впускных клапанов относительно самих валов. Фазорегуляторами управляет гидропривод, в котором используется давление масла их системы смазки двигателя. Поступлением масла управляет электромагнитный клапан изменения фаз, который, в свою очередь управляет ЭБУ (электронный блок управления двигателем).

Вспомогательные агрегаты (генератор и насос системы охлаждения, компрессор кондиционера) приводятся в действие поликлиновым ремнем. На каждый цилиндр ставятся по две форсунки, повысилась экономия топлива, немного увеличилась мощность, снизились холостые обороты.

Таким образом, можно выделать основные преимущества и недостатки этого силового агрегата:

  • цепной привод ГРМ (нет необходимости в замене)
  • есть система автоматического изменения фаз газораспределения
  • две форсунки на цилиндр
  • отсутствие гидрокомпенсаторов (придется регулировать клапана каждые 80 тыс.к.м.)

Двигатель HR16DE/H4M также устанавливается на иномарки: Nissan Note, Nissan Tiida, Nissan Qashqai, Nissan Sentra, Nissan Juke и др. Он хорошо зарекомендовал себя среди владельцев этих машин и является среднестатистическим мотором.

А какие отзывы о двигателе HR16DE/H4M можете оставить вы? Стоит ли рассматривать этот силовой агрегат от Renault-Nissan вместо ВАЗовских моделей? Напомним, на динамометрическом стенде этот мотор подтвердил заявленную производителем мощность. Более детально ознакомится с отечественными двигателями можно из этих статьей (ВАЗ 21129 1,6л и 106л.с., ВАЗ 21179 1,8 л и 122л.с.).

Ключевые слова: двигатель lada xray

Двигатель 1.6 Лада Веста Кросс — это хорошо знакомый нам мотор, который получил индекс 21129. Мы знаем этот мотор еще с седана Лада Веста, который оснащается им по сегодняшний день. Это не совсем новый двигатель и внешне он очень похож на предыдущие 16-клапанные моторы АвтоВАЗа, а именно на модель 21127, но есть некоторые различия. Так чем же отличается двигатель 21129 от 21127? Глобально ничем. Основных отличий пять:

1. 21129 имеет степень сжатия меньше, чем у 127-го мотора. В такой двигатель можно смело лить бензин АИ-92, а не 95-ый, как было раньше.

2. 21129 мотор удовлетворяет требованиям токсичности Евро-5.

3. Переработаны выхлопная система и впуск.

4. Управляет 129 двигателем 1.6 Лада Веста Кросс новая прошивка.

5. Были переработаны подушки двигателя.

Кроме основных «явных» изменений были и внутренние доработки. А именно, были изменены поршневые кольца, которые стали значительно тоньше. Благодаря этому удалось существенно снизить трение. Кроме этого, были облегчены и поршни.

Как продлить срок службы Jatco JF015E

В целом, если рассматривать вопрос ресурса вариаторов Jatco глобально, то он ничуть не меньше срок службы современных многоступенчатых автоматических коробок передач. Да, есть некоторые конструктивные просчеты (слабый сварной шов солнечной шестерни, ненадежный подшипник вала), но с грамотным обслуживанием и с должным отношением к автомобилю многих проблем реально избежать. Основа коробки передач – трансмиссионная жидкость, которую следует менять в строгом соответствии с заявленным производителем сроком.

Компания Jatco рекомендует производить замену масла как минимум каждые 30-40 тыс. км. Если на новых автомобилях обслуживание можно немного отсрочить, то на возрастных машинах с пробегом этого делать не стоит. Образующаяся в ходе работы узла металлическая «пудра» способна нанести непоправимый вред основным и дорогостоящим механизмам CVT. Замена ATF должна сопровождаться установкой оригинальных фильтров. Нарушение регламента приводит к раннему выходу из строя редукционного клапана масляного насоса: на нем остаются царапины после контакта с металлической стружкой, что приводит к утрате герметичности. Как результат – снижается давление масла в системе, нарушение работы трансмиссии и начало повышенного износа всех деталей и компонентов.

Селектор вариатора на Lada Vesta

Вариатор Jatco JF015E на автомобилях Lada

Если вам нужен ремонт или диагностика АКПП (работаем по всей РФ), звоните по телефону: 8 999 444-27-19Или оставьте заявку на сайте https://topakpp.ru/kontakty/

Источник : https://akppwiki.ru/osobennosti-raboty-i-ekspluatacii-variatora-jf015e-na-lada-vesta.html

  • Об авторе

Главный редактор
, wekauto.ru

Василий Штормин

Знаю что такое авто от А до Я. Люблю интересоваться гонками, конструкцией автомобилей, ремонтом. Знакомые советовали поделиться своими знаниями в интернете. Давайте вместе окунемся в мир авто и всего, что с ним связано.

  Самый долговечный (ресурсный) 16-ти клапанный двигатель ВАЗ (Лада)

Вариатор Jatco JF015e

Японская компания Jatco – подразделение концерна Nissan. Фирма – один из лидеров в производстве вариаторных трансмиссий. На базе коробки JF011E была разработана усовершенствованная версия JF015E для установки в автомобили с двигателем до 1,8 литров.

Трансмиссия выпускается с 2010 года, в 2016 г. производство составило 10 млн узлов. Коробка ставится на автомобили концерна «Рено-Ниссан», которые зарекомендовали себя надежностью. Отечественным водителям хорошо известны марки «Логан», «Каптур», «Сандеро», «Аркана». С 2019 адаптированной вариаторной трансмиссией оснащается «Лада Веста».

За счет применения двухступенчатой планетарной передачи и уменьшения конусов, JF015E стала легче и сократила габариты по сравнению с предыдущей – JF011E. Однако изменения ухудшили способность вариатора переносить перегрузки и повысили требования к качеству трансмиссионного масла.

Ресурс трансмиссии

Срок службы вариатора без капитального ремонта, заявленный «АвтоВАЗом», составляет 120 тысяч километров пробега или 8 лет эксплуатации автомобиля. Масло, применяемое в коробке, рассчитано на все время работы трансмиссии.

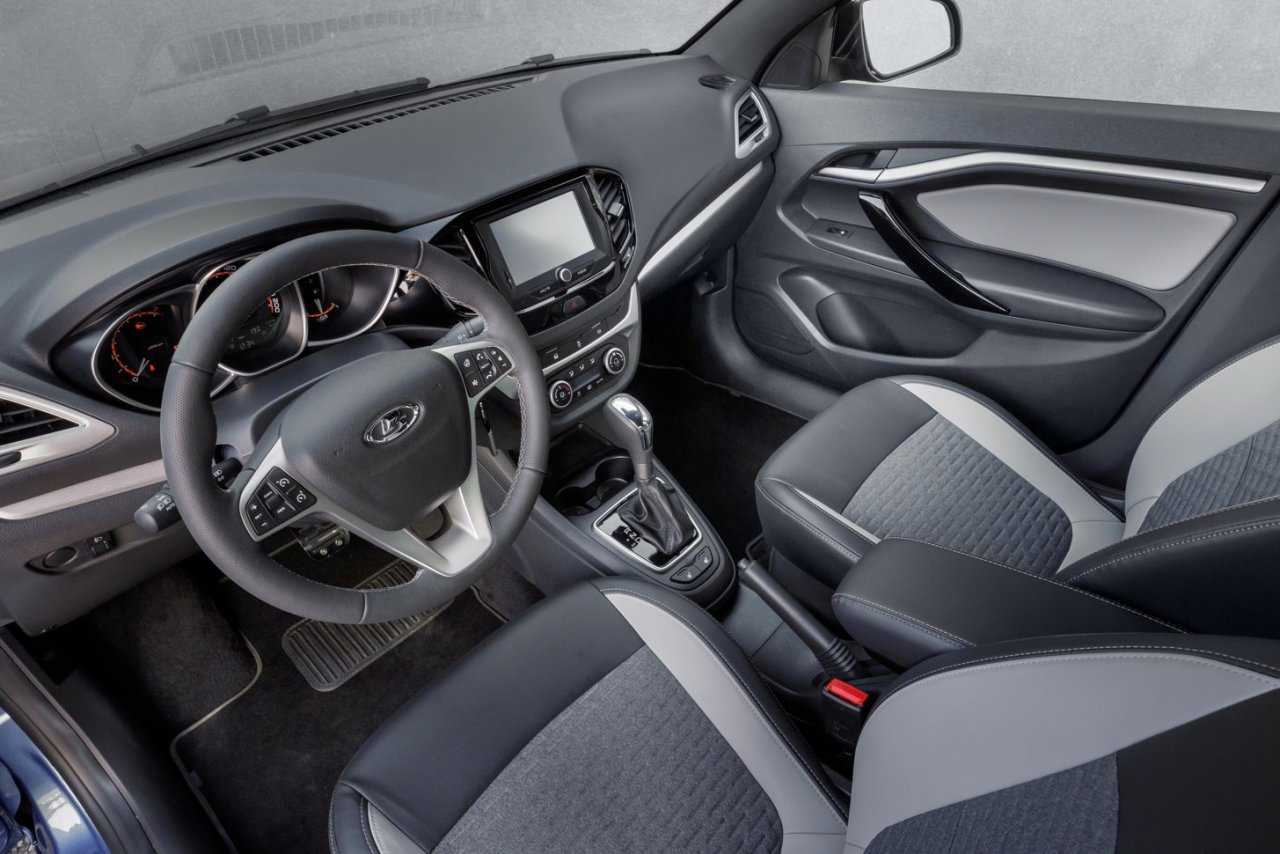

Салон «Лады Весты» с вариатором. Источник фото: https://xn--80aal0a.xn--80asehdb/auto-news/lada-vesta-news/5183-kakie-obnovlenija-poluchila-lada-vesta-s-variatorom.html

По отзывам владельцев автомобиля, заявленный срок службы можно достичь в том случае, если при каждом техническом обслуживании проверять состояние трансмиссионного масла, а через 60 тыс. км произвести его замену. Также необходимо избегать критических нагрузок на коробку. Исключить агрессивный стиль вождения с резкими стартами, пробуксовками и внезапными торможениями.

Расход топлива на вариаторной «Весте»

Паспортные значения расхода для 1,6-литрового двигателя – 5,9 л на трассе и 9,2 л в городском цикле. Если сравнивать с предыдущей, роботизированной трансмиссией, то экономичность улучшилась на 10%. На практике заводские показатели оказываются меньше реальных значений. Владельцы обозначили средние результаты – шоссе 7 л, город 10 л.

Расход зависит от многих факторов – манеры езды, дорожной ситуации, времени года, состояния дорожного полотна, качества бензина и прочих условий. При применении повышенной марки Аи-95 снижается потребление топлива.

Основные неисправности вариатора

Отмечаются две особенности при эксплуатации вариатора – коробка JF015E восприимчива к усиленным нагрузкам и требовательна к качеству масла. Основные неисправности, которые могут возникать при эксплуатации трансмиссии:

  • поломка масляного насоса;
  • быстрый износ конусных подшипников;
  • выход из строя солнечной шестерни.

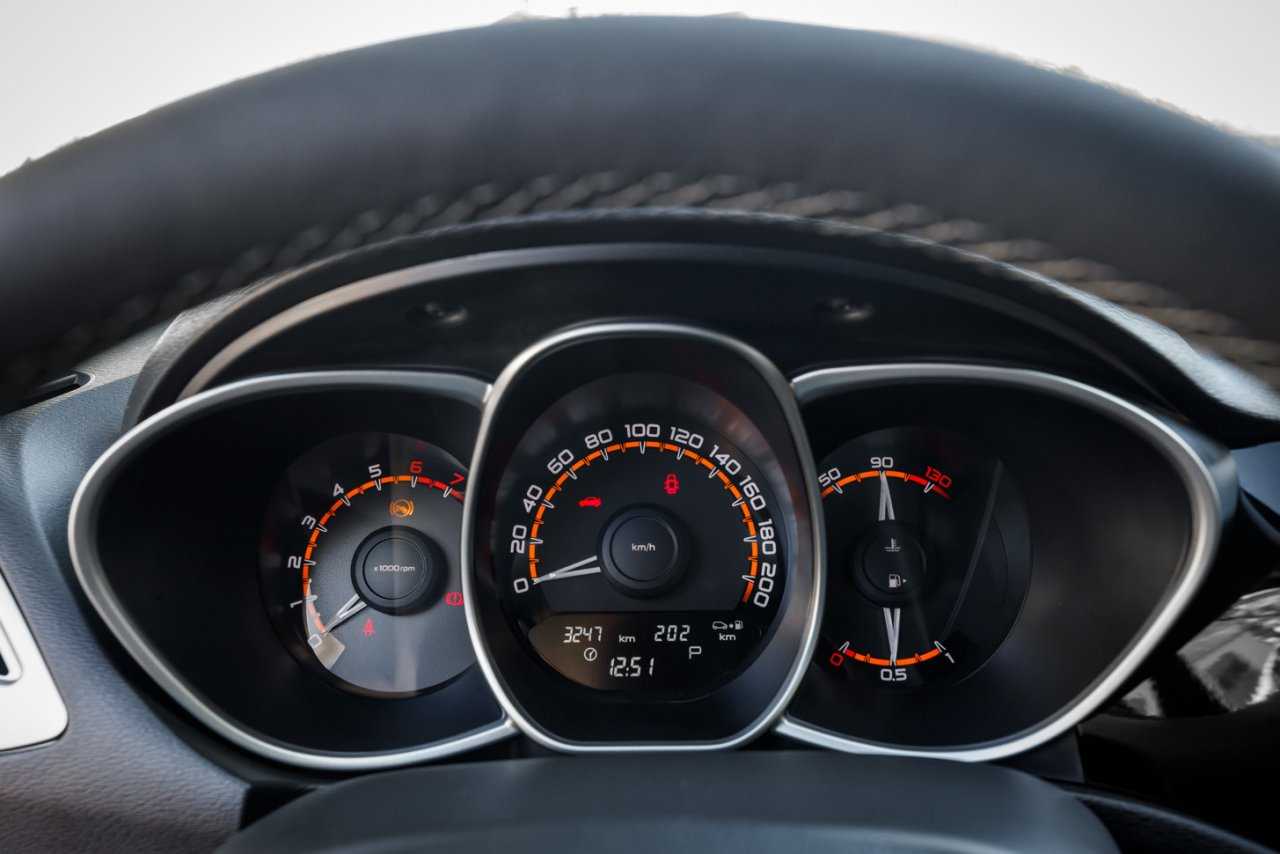

Приборная панель «Весты» с вариатором. Источник фото: https://xn--80aal0a.xn--80asehdb/auto-news/lada-vesta-news/5183-kakie-obnovlenija-poluchila-lada-vesta-s-variatorom.html

При аккуратном использовании и своевременном техническом осмотре срок службы коробки достигает заявленного производителем.

Двигатель на «Весте» АТ

Двигатель разработки концерна «Рено-Ниссан» HR16DE-H4M устанавливался на «Весту» с 2015 года. Объем силового агрегата – 1,6 л, мощность – 113 л/с. Вскоре конструкторы отказались от использования этого мотора и стали устанавливать вазовский.

Двигатель производства «АвтоВАЗа» был двух типов: 21129 1,6 л и 21179 1,8 литров. Мощность – 106 и 122 л/сил. При установке на «Весту» AT CVT вариаторной трансмиссии от дальнейшей эксплуатации данного силового агрегата отказались. Вновь стал применяться модернизированный H4M.

Двигатель H4M производят на тольяттинском заводе. Блок цилиндров у силового агрегата выполнен из алюминия, поэтому мотор легче вазовского 21129 на 8 кг. Вариатор тяжелее механической трансмиссии. В результате масса «Весты» осталась неизменной – 1,23 тн.

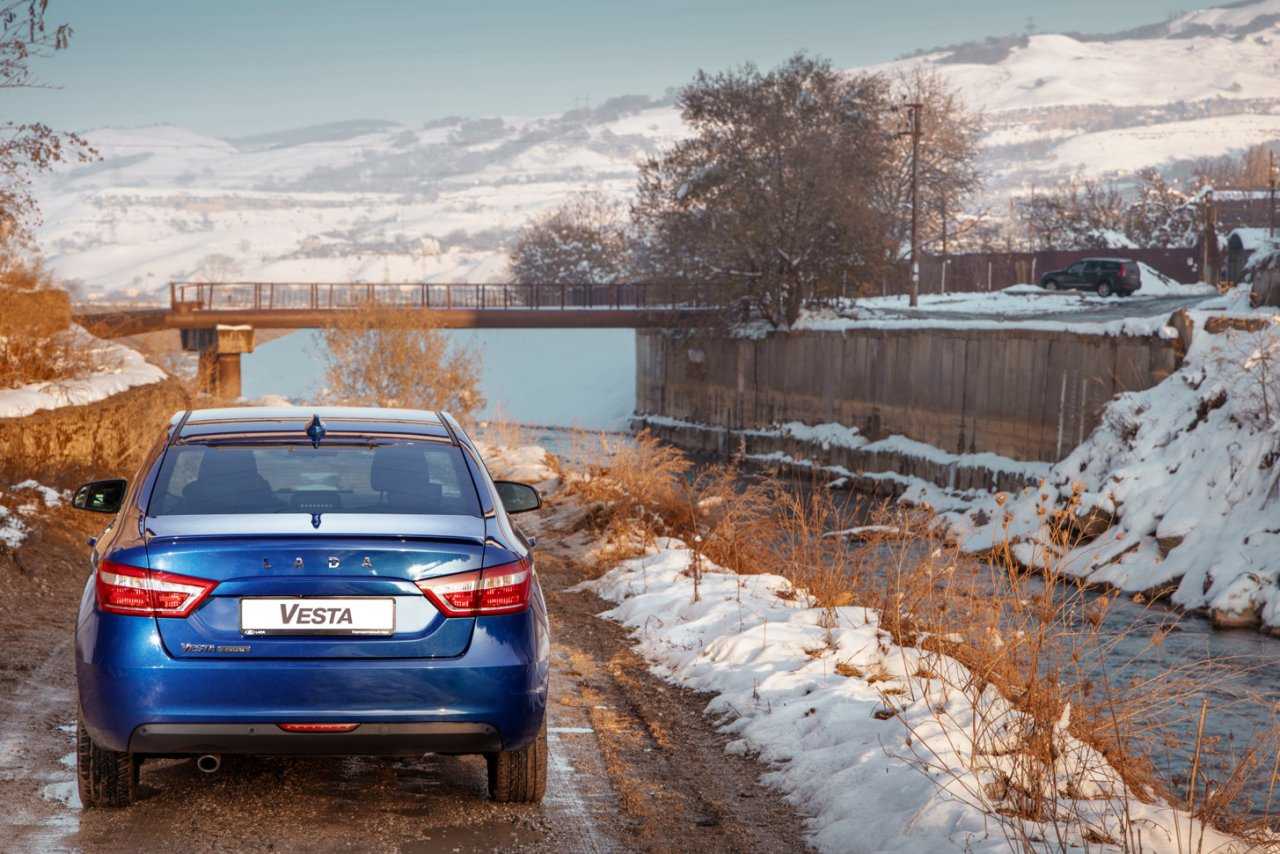

«Веста» с вариатором сзади. Источник фото: https://xn--80aal0a.xn--80asehdb/auto-news/lada-vesta-news/5183-kakie-obnovlenija-poluchila-lada-vesta-s-variatorom.html

Мотор оборудован цепью ГРМ, рассчитанной на весь срок службы силового агрегата. Двигатель соответствует требованиям класса «Евро 5», рассчитан на 95-й бензин, но допускается заливать 92-й. Экономичность улучшилась по сравнению с предыдущей моделью.
